鋳鉄製 T-14・T-8 大型量水器ボックス50-200mm用のご案内
最大の特長は、施工が約１日で完了することです!
※定価改定中にて、お問合せ下さい。
1．T-14 大型量水器ボックスの仕様
（鉄蓋+CU：専用コンクリート下枡ユニット）
鉄蓋外観
K2B（水道管 口径 50-75mm用）
鉄蓋外観
K3B（水道管 口径 50-75mm用）
鉄蓋K2B･K3B兼用コンクリート下枡ユニット
製品規格
鉄蓋 基本寸法 指示図
水道管 口径50-75 / 100mm以上用 鉄蓋
（単位:mm）
| 製品品番 | 上部外寸 | 上部内寸 | 下部外寸 | 下部内寸 | 高さ | 備考 | ||||
| A | A’ | B | B’ | C | C’ | D | D’ | H | ||
| K2B | 920 | 690 | 880 | 650 | 1070 | 835 | 940 | 710 | 150 | 50-75mm用 T-14 |
| *2枚蓋寸法：①440×650 ②440×650（小窓寸法：200×400） | 総重量:143kg | |||||||||
| K3B | 920 | 690 | 880 | 650 | 1070 | 835 | 930 | 695 | 150 | 50-75mm用 T-14 |
| *3枚蓋寸法：①両側：315×650 ②中央：250×650（小窓寸法：190×200） | 総重量:134kg | |||||||||
| K3G | 1425 | 760 | 1375 | 720 | 1565 | 910 | 1415 | 760 | 120 | 100mm以上用 T-14 |
| *3枚蓋寸法：①両側：455×720 ②中央：455×720（小窓寸法：200×200） | 総重量:295kg | |||||||||
特記事項①：在庫がある場合、納期：4～6日間。在庫が無い場合、納期：1～1.5ヶ月間。
特記事項②：K3G には専用コンクリート下枡ユニットはありません。

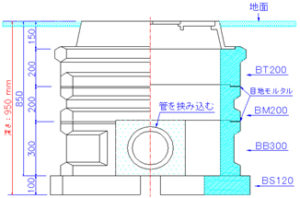

鉄蓋:K2B・K3B兼用コンクリート下枡ユニット
（単位:mm）
| コンクリート下枡 各寸法 | 外-外 寸法 | 内-内 寸法 | 高さ |
| ①上部 BT200 | 1200×960 | 1000×700 | 200 |
| ②中部 BM200 | 1200×900 | 1000×700 | 200 |
| ③中部 BM350 | 1200×900 | 1000×700 | 350 |
| ④下部 BB300 | 1200×900 | 1000×700 | 300 |
| ⑤沈下防止板 BS120 | 1200×450 | *2枚一組 | 100 |
2．T-8 大型量水器ボックスの仕様
（鉄蓋+CU：専用コンクリート下枡ユニット）
鉄蓋
K2I（水道管 口径 50mm用）

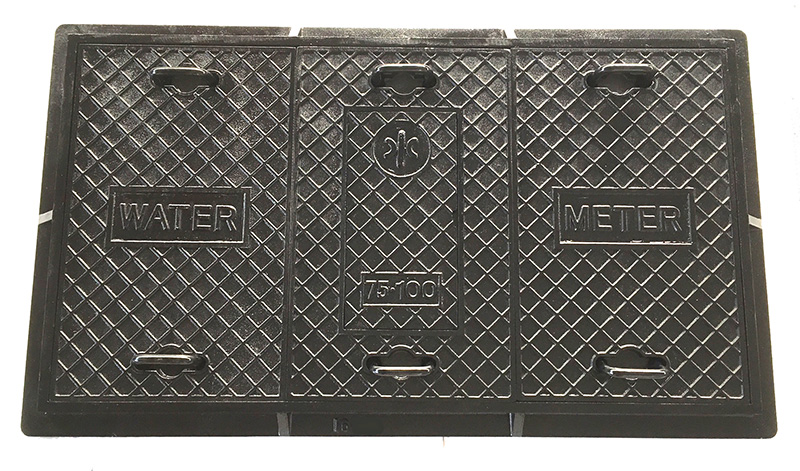

鉄蓋
K3J（水道管 口径 75〜100mm用）

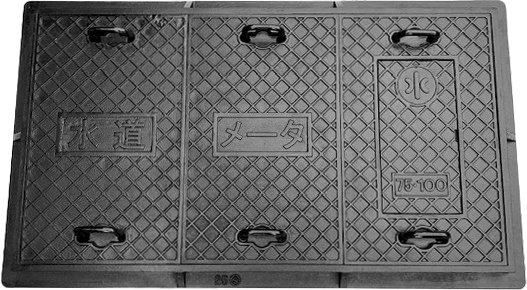

K3J 検針用 小窓
製品規格
鉄蓋 基本寸法 指示図
注意：K2Iは、小窓無しです。
水道管 口径50mm / 75-100mm用
（単位:mm）
| 製品品番 | 上部外寸 | 上部内寸 | 下部外寸 | 下部内寸 | 高さ | 備考 | ||||
| A | A’ | B | B’ | C | C’ | D | D’ | H | ||
| K2I | 982 | 504 | 934 | 500 | 1100 | 640 | 960 | 500 | 60 | 50mm用 T-8 |
| *2枚蓋寸法：①467×500 ②467×646 | 総重量:67kg | |||||||||
| K3J | 1228 | 682 | 1196 | 648 | 1327 | 772 | 1221 | 666 | 60 | 75-100mm用 T-8 |
| *3枚蓋寸法：①両側：397×646 ②中央：394×646（小窓寸法：200×400） | 総重量:141kg | |||||||||
特記事項:在庫がある場合、納期：4～6日間。在庫が無い場合、納期:1～1.5ヶ月間。
K2I鉄蓋コンクリート下枡ユニット
K2I鉄蓋コンクリート下枡ユニット
（単位:mm）
| K2I 下枡 | 外-外 寸法 | 内-内 寸法 | 高さ | |||||
| ①上部 IT180 | 1160×700 | 960×500 | 180 | |||||
| ②中部 IM180 | 1100×640 | 960×500 | 180 | |||||
| ③下部 IB150 | 1160×700 | 960×500 | 150 | |||||
| ④沈下防止板 IS5 | 1200×300 | *2枚一組 | 50 | |||||
| *中間部 追加用IM100（高さ:100） 下枡あり | ||||||||
K3J鉄蓋コンクリート下枡ユニット
K3J鉄蓋コンクリート下枡ユニット
（単位:mm）
| K3J 下枡 | 外-外 寸法 | 内-内 寸法 | 高さ |
| ①上部 JT200 | 1425×870 | 1205×650 | 200 |
| ②中部 JM100 | 1365×810 | 1205×650 | 100 |
| ③中部 JM200 | 1365×810 | 1205×650 | 200 |
| ④下部 JB265 | 1426×870 | 1205×650 | 265 |
| ⑤沈下防止板 JS5 | 1480×300 | *2枚一組 | 50 |
製品の構造と施工場所および施工条件について
- 本製品は、鉄蓋（材質：FCD500）を鉄の受枠（材質：FCD500）に載せ、コンクリート下枡ユニットの上部に置いた構造になっています。
- 本製品は、主に工場や各種施設敷地内の水道設備の周辺通路に設置して、使用されています。
- 製品は必ず水平器を使用し、水平に設置して下さい。傾斜部への設置はできません。
- 鉄蓋と鉄の受枠には、勘合位置があります。組立て時、ご注意下さい。
- 製品をパレット納入する場合、フォークリフトでの荷受が必要になります。現場納入の場合、必要に応じて、ユニック車での納入が可能です。
3．T-14 大型量水器ボックス 定価
（鉄蓋+CU：専用コンクリート下枡ユニット）
鋳鉄製 大型量水器ボックス定価表
水道管 口径50-75mm用 鉄蓋
（単位:円/台）
| 製品 品番 | 価格 | 蓋 材質 | 枠 材質 | 備考 |
| K2B | 406,000 | FCD500 | FCD500 | 総重量:143kg（受枠:70kg） |
水道管 口径50-75mm用 鉄蓋
（単位:円/台）
| 製品 品番 | 価格 | 蓋 材質 | 枠 材質 | 備考 |
| K3B | 411,000 | FCD500 | FCD500 | 総重量:134kg（受枠:70kg） |
水道管 口径50-75mm用 鉄蓋:K2B/K3B兼用CU
（単位:円/台）
| 製品 品番 | 価格 | 材質 | 備考 |
| BT200 | 109,000 | コンクリート | 重量:190kg |
| BM200 | 62,000 | コンクリート | 重量:151kg |
| BM350 | 91,000 | コンクリート | 重量:237kg |
| BB300 | 76,000 | コンクリート | 重量:176kg（88kgx2） |
| BS120 | 70,000 | コンクリート | 重量:210kg（105kgx2） |
水道管 口径100-200mm用 鉄蓋
（単位:円/台）
| 製品 品番 | 価格 | 蓋 材質 | 枠 材質 | 備考 |
| K3G | 775,000 | FCD500 | FCD500 | 総重量:295kg（蓋:50kgx3） |
特記事項:K3Gには専用コンクリート下枡ユニットはありません。
4．T-8 大型量水器ボックス 定価
（鉄蓋+CU：専用コンクリート下枡ユニット）
水道管 口径50mm用 鉄蓋
（単位:円/台）
| 製品 品番 | 価格 | 蓋 材質 | 枠 材質 | 備考 |
| K2I | 230,000 | FCD500 | FCD500 | 総重量:67kg （蓋:17.5ｘ2kg 受枠:32kg） |
K2I用コンクリート下枡ユニット
（単位:円/台）
| 製品 品番 | 価格 | 材質 | 備考 |
| IT180 | 44,000 | コンクリート | 重量:107kg |
| IM100 | 28,000 | コンクリート | 重量:50kg |
| IM180 | 39,000 | コンクリート | 重量:95kg |
| IB150 | 44,000 | コンクリート | 重量:91kg |
| IS5 | 35,000 | コンクリート | 重量:86kg（43kgx2） |
水道管 口径75-100mm用 鉄蓋
（単位:円/台）
| 製品 品番 | 価格 | 蓋 材質 | 枠 材質 | 備考 |
| K3J | 550,000 | FCD500 | FCD500 | 総重量:141kg （蓋:89kg 受枠:52kg） |
K3J用コンクリート下枡ユニット
（単位:円/台）
| 製品 品番 | 価格 | 材質 | 備考 |
| JT200 | 146,000 | コンクリート | 重量:162kg |
| JM100 | 109,000 | コンクリート | 重量:74kg |
| JM200 | 128,000 | コンクリート | 重量:149kg |
| JB265 | 172,000 | コンクリート | 重量:208kg |
| JS5 | 55,000 | コンクリート | 重量:104kg（52kgx2） |
お気軽にお問い合わせください。0745-72-2495受付時間 9:00 - 18:00 [ 土日・祝日除く ]
